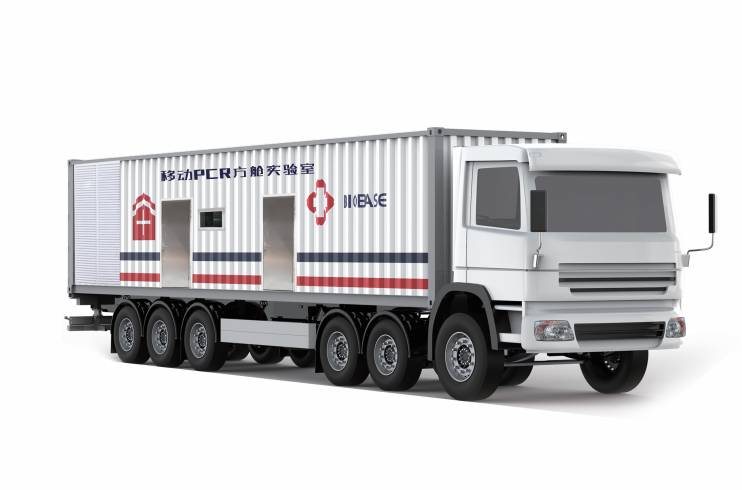

12.1m 三箱體移動方艙實驗室規格

此說明僅限單箱體移動方艙實驗室的安裝，由終端用戶提供安裝場地、給排水接口和配 電接口。具體要求如下：

1.移動方艙實驗室規格單箱體，尺寸：12192*7314*2896mm（L*W*H）

2.地面基礎 承重：此單箱體移動方艙實驗室艙體+內部設備總重約 36t-45t。移動 PCR 方艙實驗室規格 12.1m 三體方案書 第 6 頁 共 9 頁 尺寸：考慮到現場面積實際情況，建議地面基礎面積為 13m×10m。 根據現場實際情況，要求地面夯實，混凝土厚度在 20cm，地面圈梁。混凝土表面平整， 確保方艙拼接時無高度差。

3.配電 東南： 用電量：移動方艙實驗室負荷預留不低于 95kW。 線纜：長度需根據配電接口的位置確定，由終端用戶提供（距離變壓器供電半徑不超過 200m）。電纜建議選用 4*120+1*70 規格。 普通： 用電量：移動方艙實驗室負荷預留不低于 115kW。 線纜：長度需根據配電接口的位置確定，由終端用戶提供（距離變壓器供電半徑不超過 200m）。電纜建議選用 4*120+1*70 規格。

4.給排水 現場終端用戶需提前預留好接入放艙內部的給、排水管路。其中給水管路接口為 DN20, 排水管路接口為 DN50。安裝場地需臨近醫療排污管網，以便于醫療污水排放。外部接入方艙 的給排水管路都需要由終端用戶做好保溫，放艙內部管路保溫由我方負責。

5.現場其他條件 （1）現場需要滿足 20 米貨車進場，進行吊裝安置。 （2）場地上方不得有干涉吊裝的電線，支架等。 （3）吊車載重不得小于 50 噸（具體需要聯系吊車再次確定）。 （4）運輸車輛需要提前和司機溝通好艙體尺寸，確定所用車體類型尺寸。
